Druckluftmotoren auswählen.
Passend zu Ihrer Anwendung.
Ein Rührwerk antreiben, eine Last anfahren oder einen Motor in eine Maschine integrieren: Entscheidend ist, was Ihr Antrieb im Betrieb leisten muss. Kuhlmann in Lage unterstützt Sie bei der Auswahl von Atlas-Copco-Druckluftmotoren.
Atlas-Copco-Tools-Partner seit 2008 · Unser Kollege Michael Gehner
Für Konstruktion, Maschinenbau und Instandhaltung
Was muss Ihr Antrieb leisten?
Zur Motorauswahl gehören die gewünschte Drehzahl unter Last und das dabei benötigte Drehmoment. Diese Kombination heißt Arbeitspunkt. Die Leerlaufdrehzahl allein sagt noch nicht, wie der Motor in Ihrer Maschine arbeitet.
Drehzahl und Drehmoment
Wie schnell soll sich der Abtrieb drehen, und welches Moment ist dabei nötig? Nennen Sie Werte oder einen Bereich, soweit bekannt.
Anlaufen und Lastwechsel
Muss der Motor unter Last starten? Häufiges Anfahren und wechselnde Lasten gehören in die Betrachtung. Das Anlaufmoment wird gesondert geprüft.
Einbau und Abtrieb
Bauraum, Befestigung, Wellenform und Drehrichtung müssen passen. Auch Kräfte auf die Welle und eine mögliche Getriebeübersetzung sind wichtig.
Druckluft am Motor
Welcher Druck und welche Luftmenge stehen im Betrieb am Anschluss zur Verfügung? Leitungen und Anschlüsse gehören zur Auslegung dazu.
Einsatz und Umgebung
Laufzeit, Temperatur, Feuchtigkeit und Reinigungsbedingungen beschreiben. Bei einem explosionsgefährdeten Bereich ist eine konkrete Eignungsprüfung nötig.
Neuauslegung oder Ersatz?
Bei einem Ersatz helfen Modellbezeichnung und Typenschild. Bei einer neuen Maschine genügen zunächst Ihre Aufgabe und die vorhandenen Eckdaten.
Noch nicht alle Werte bekannt? Beschreiben Sie, was bewegt oder bearbeitet werden soll und was bisher nicht funktioniert. Unser Kollege Michael Gehner klärt mit Ihnen die nächsten Angaben.
Technische Grundlagen: Atlas Copco: Arbeitspunkt und Anlaufdrehmoment sowie Wellenbelastung und Getriebe.
Arbeitspunkt verständlich erklärt
Unter Last zählt.
Nicht nur im Leerlauf.
Stellen Sie sich zwei Fragen gemeinsam: Welche Drehzahl brauche ich? Und: Wie viel Drehmoment muss bei genau dieser Drehzahl verfügbar sein? Aus dieser Aufgabe ergibt sich der gesuchte Arbeitspunkt.
Zusätzlich betrachten wir den Start: Ein Motor kann im laufenden Betrieb passen, aber für das sichere Anfahren Ihrer Last ungeeignet sein. Deshalb vergleichen wir den benötigten Start mit dem angegebenen Mindestanlaufmoment der konkreten Ausführung.
Für die endgültige Auswahl werden aktuelle Kennlinien, Luftversorgung und Einbaubedingungen zusammen geprüft. Eine einzelne Leistungsangabe oder ein äußerlich ähnlicher Motor genügt dafür nicht.
Was Ihr Antrieb gleichzeitig leisten soll.
Das erforderliche Anlaufmoment zusätzlich prüfen.
Mit den tatsächlichen Bedingungen Ihrer Maschine abgleichen.
Von der Aufgabe zur Auswahl
Typische Anwendungen.
Konkrete Fragen.
Die Beispiele erläutern Einsatzfelder aus Atlas-Copco-Unterlagen. Sie sind keine Kuhlmann-Kundenreferenzen und keine pauschale Empfehlung für eine bestimmte Maschine.
Rühren und Mischen
Der Antrieb muss auch mit dem Mischgut anlaufen?
Atlas Copco nennt Rühren und Mischen als Anwendungen in der Chemie- und Pharmabranche. Für Ihre Aufgabe klären wir Drehzahl, Last beim Start und im Betrieb sowie den mechanischen Anschluss.
Medienkontakt, Abdichtung, Reinigung und Umgebungsbedingungen gesondert prüfen. Eine Edelstahl-Ausführung ist keine pauschale Hygiene- oder Prozessfreigabe.
Fördern und Handhaben
Die Last läuft, lässt sich aber schwer anfahren?
Förderanlagen und Handhabungssysteme sind weitere Einsatzfelder. Neben dem Arbeitspunkt interessieren hier Startlast, Beschleunigung, Drehrichtung und Lastwechsel.
Das Motormoment ersetzt keine Prüfung der gesamten Mechanik. Halten, Bremsen und sicherheitsrelevante Funktionen sind separat auszulegen.
Bearbeitungsantrieb integrieren
Ein Motor soll in eine Schleif- oder Bearbeitungseinheit passen?
Bei einem integrierten Antrieb werden Drehzahl, verfügbare Leistung, Einbaumaße und Wellenbelastung gemeinsam betrachtet. Atlas Copco führt Schleifen und Materialabtrag als Anwendungsfelder an.
Ein Einbaumotor ist kein fertig freigegebenes Handwerkzeug. Werkzeugaufnahme, zulässige Drehzahlen und Schutzmaßnahmen der gesamten Einheit müssen passen.
Atlas-Copco-Motorenprogramm
Welche Bauart kommt infrage?
Lamellenmotoren
Die Baureihen LZB und LZL gehören zum Atlas-Copco-Programm. Ausführung, Getriebe und Abtrieb werden nach Arbeitspunkt und Einbau ausgewählt.
Kolbenmotoren
Die PZB-Baureihe ist unter anderem für niedrige Drehzahlen und hohes Anlaufmoment ausgelegt. Ob sie zu Ihrer Aufgabe passt, zeigt der konkrete Datenvergleich.
Turbinenmotoren
Die TZB-Baureihe ergänzt das Portfolio. Die Bewertung erfolgt ebenfalls anhand der Leistungskennlinie und der Betriebsbedingungen Ihrer Anwendung.
Aktuelles Herstellerportfolio: Atlas Copco Druckluftmotoren. Modelle, Ausführungen und Verfügbarkeit stimmen wir für Ihre Anfrage ab.
Vor dem Einbau klären
Versorgung und Umgebung.
Teil der Auswahl.
Druckluftmotor und Versorgung müssen zusammenpassen. Nennen Sie möglichst die Bedingungen am Motoranschluss im laufenden Betrieb, nicht nur den eingestellten Druck am Kompressor.
Auch Einschaltdauer, Wartungszugang, Geräuschabführung und Anforderungen an die Luftqualität gehören in das Gespräch. Welche Schmierung und Wartung erforderlich sind, richtet sich nach der konkreten Ausführung und deren Anleitung.
ATEX: konkret statt pauschal
Teilen Sie uns mit, ob der Motor in einem explosionsgefährdeten Bereich eingesetzt werden soll. Die Eignung wird für die konkrete Ausführung, Kennzeichnung und Einsatzumgebung anhand aktueller Herstellerunterlagen geprüft.
Die allgemeine Bezeichnung „ATEX-Motor“ ist keine Freigabe für jede Zone, jedes Medium oder jede Temperatur. Betriebsbedingungen und erforderliche Nachweise werden vor der Auswahl abgestimmt.
Diese Seite bietet eine Orientierung für die Anfrage. Sie ersetzt keine Auslegung, Betriebsanleitung oder sicherheitstechnische Bewertung Ihrer Maschine.
Daten und Unterlagen vertiefen
Kataloge passend zur Auswahl.
Sie möchten Bauformen ansehen oder technische Daten vergleichen? Unser Katalogportal öffnet mit der Atlas-Copco-Markenauswahl. Für die Motorenauslegung finden Sie ergänzend die Herstellerbibliothek und das Auswahlprogramm.
Unser Atlas-Katalogportal
Atlas-Copco-Unterlagen im Kuhlmann-Portal durchsuchen.
Atlas-Kataloge in OXOMI öffnen ↗Motoren-Unterlagen
Motorenkatalog, technische Grundlagen und Anwendungsbroschüren.
Herstellerbibliothek öffnen ↗Motoren-Vorauswahl
Mit bekannten Werten für Drehzahl und Drehmoment einsteigen.
Atlas-Auswahlprogramm öffnen ↗Die Links öffnen externe Angebote in einem neuen Tab. Externe Inhalte werden erst beim Öffnen aufgerufen. Prüfen Sie den Stand des jeweiligen Dokuments; Katalogangaben und eine Vorauswahl ersetzen keine Freigabe für Ihren Einsatzfall.
Häufige Fragen
Das wird oft zuerst geklärt.
Kann ich auch ohne bekannte Drehmomentwerte anfragen?
Ja. Beschreiben Sie zunächst die Aufgabe, die bewegte Last und den bisherigen Antrieb. Nennen Sie bekannte Daten und kennzeichnen Sie Unbekanntes als offen. Unser Kollege Michael Gehner stimmt mit Ihnen ab, welche Angaben für die Auswahl noch gebraucht werden.
Ist die Leerlaufdrehzahl die Drehzahl in meiner Maschine?
Nein. Leerlauf beschreibt den Betrieb ohne Last an der Abtriebswelle. Für die Auswahl benötigen wir die gewünschte Drehzahl unter Last und das dabei erforderliche Drehmoment.
Reicht die Leistungsangabe in kW für die Auswahl?
Nein. Zusätzlich sind Arbeitspunkt, Anlaufmoment, Luftversorgung und Einbau zu prüfen. Zwei Motoren mit ähnlicher Leistungsangabe können sich für Ihre Aufgabe unterschiedlich eignen.
Kann ein vorhandener Druckluftmotor ersetzt werden?
Wir prüfen einen passenden Ersatz anhand der Modellbezeichnung, Anschluss- und Einbaumaße sowie der Betriebsanforderungen. Ähnliche Abmessungen allein belegen keine Austauschbarkeit. Halten Sie Typenschild und vorhandene Unterlagen für die Abstimmung bereit.
Welches Gebiet betreut Kuhlmann für Atlas Copco Tools?
Unser bestätigtes Gebiet umfasst alle Postleitzahlen 32xxx sowie 333xx bis 338xx. Ansprechpartner ist unser Kollege Michael Gehner in Lage. Umfang, Verfügbarkeit und gegebenenfalls Termine stimmen wir individuell ab.
Ihre Aufgabe ist der Einstieg
Motor auswählen.
Gemeinsam weiterkommen.
Unser Kollege Michael Gehner bespricht mit Ihnen Ihre Anwendung und die passende weitere Prüfung. Sie müssen noch kein Modell ausgewählt haben.
05232 9505-62
michael.gehner@kuhlmann-gruppe.de
Atlas-Copco-Tools-Gebiet: PLZ 32xxx sowie 333xx bis 338xx.
Diese Angaben helfen – soweit bekannt
- Anwendung, bewegte Last und bisherige Schwierigkeiten
- Gewünschte Drehzahl und benötigtes Drehmoment
- Start unter Last, Laufzeit und Drehrichtung
- Bauraum, Welle, Befestigung und Luftversorgung
- Umgebung und vorhandenes Modell bei Ersatzbedarf
Im Anfrageformular ist „Druckluftmotoren“ vorausgewählt. Tragen Sie die vorhandenen Eckdaten einfach in Ihre Nachricht ein; unbekannte Werte können offenbleiben.
Für gewerbliche Kunden. Anfrage unverbindlich; technische Eignung, Ausführung, Konditionen und Lieferbarkeit werden individuell abgestimmt.

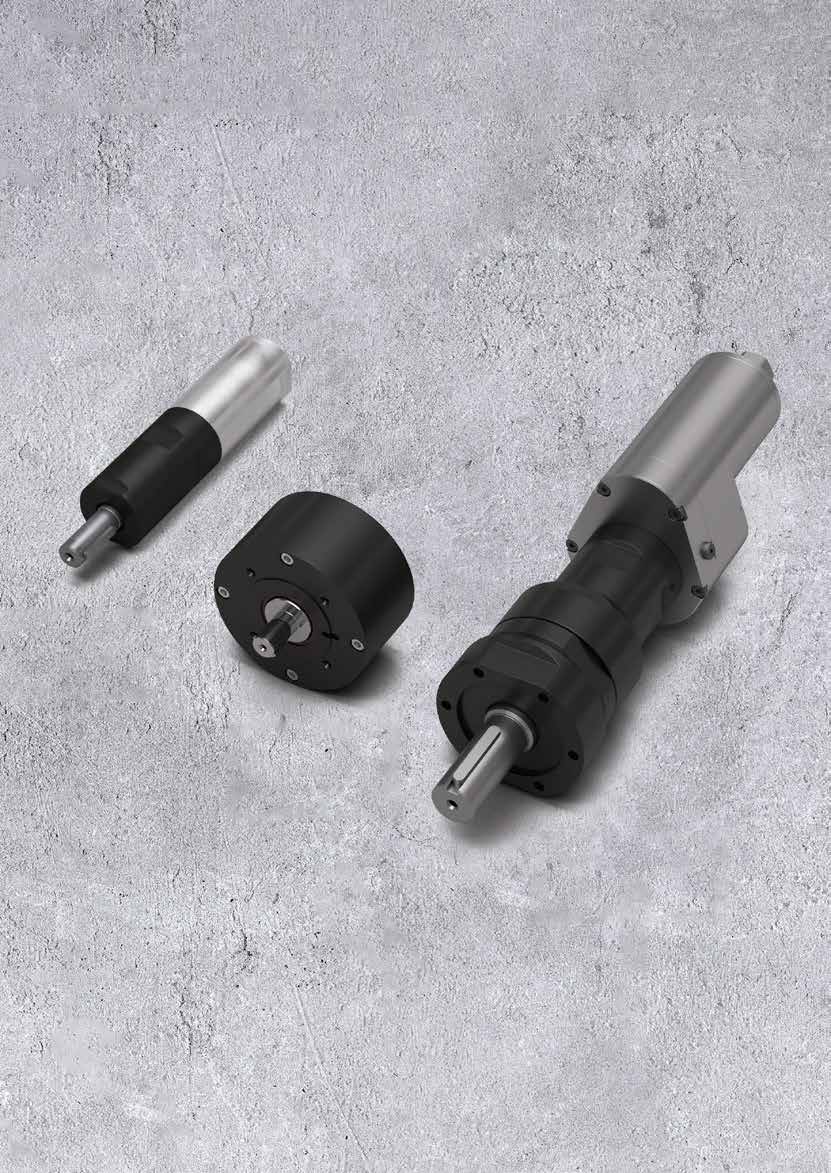

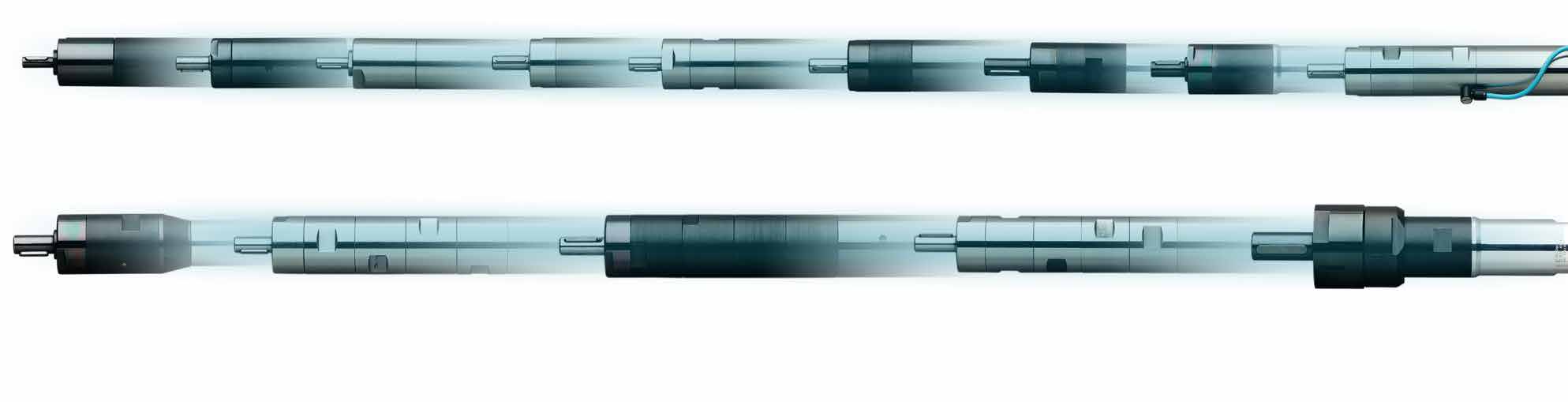

Bildmotive: bereitgestellter Atlas-Copco-Motorenkatalog, PDF-Seiten 1 und 3 (Stand 2021). Keine Kuhlmann-Kundenreferenzen. Redaktioneller Quellenstand: 28.09.2026.
